[ESXi] Cài đặt pfSense lên máy ảo ESXi 7.0

Hồi năm ngoái, mình đã chia sẻ loạt bài viết pfSense Lab tổng hơp lại những kiến thức và kinh nghiệm trong thời gian nghiên cứu về pfSense. Khi đó, mình cài đặt pfSesne lên máy ảo Hyper-V để thực hành. Sau khi mò xong, mình đã xóa toàn bộ máy ảo pfSense do không có nhu cầu sử dụng thực tế (mình hiện đang dùng Mikrotik làm router chính trong nhà và rất hài lòng với nó).

Còn ở hiện tại, mình đang nghiên cứu về nền tảng ảo hóa vSphere ESXi 7.0 nên quyết định cài đặt lại pfSense lên máy ảo ESXi. Mục đích để tạo mạng ảo nội bộ, quản lý các máy ảo khác.

Bài viết này là hướng dẫn cách cài đặt pfSense lên máy ảo ESXi 7.0

I. Thiết lập mạng ảo trên ESXi

1. Tạo Virtual Switch

Mặc định ESXi đã có sẵn vSwitch0 được kết nối ra mạng bên ngoài thông qua card mạng vật lý của máy. Mình sẽ tạo thêm 1 Virtual Switch với tên gọi pfSense-LAN để dùng cho mạng nội bộ của pfSense.

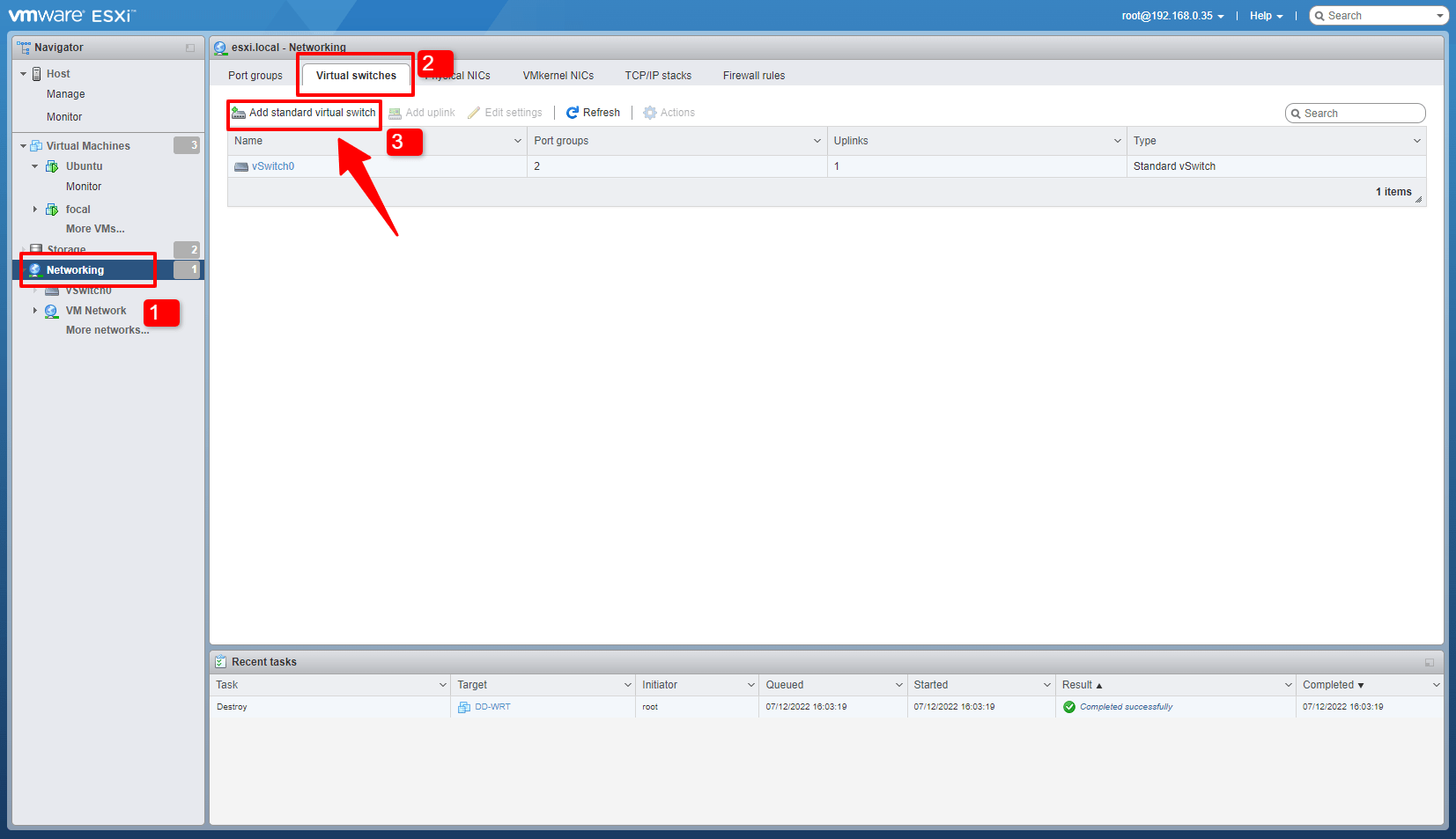

1. Bấm chọn Networking
2. Chuyển qua tab Virtual Switches
3. Bấm Add standard virtual switch

Đặt tên pfSense-LAN và bấm Add.

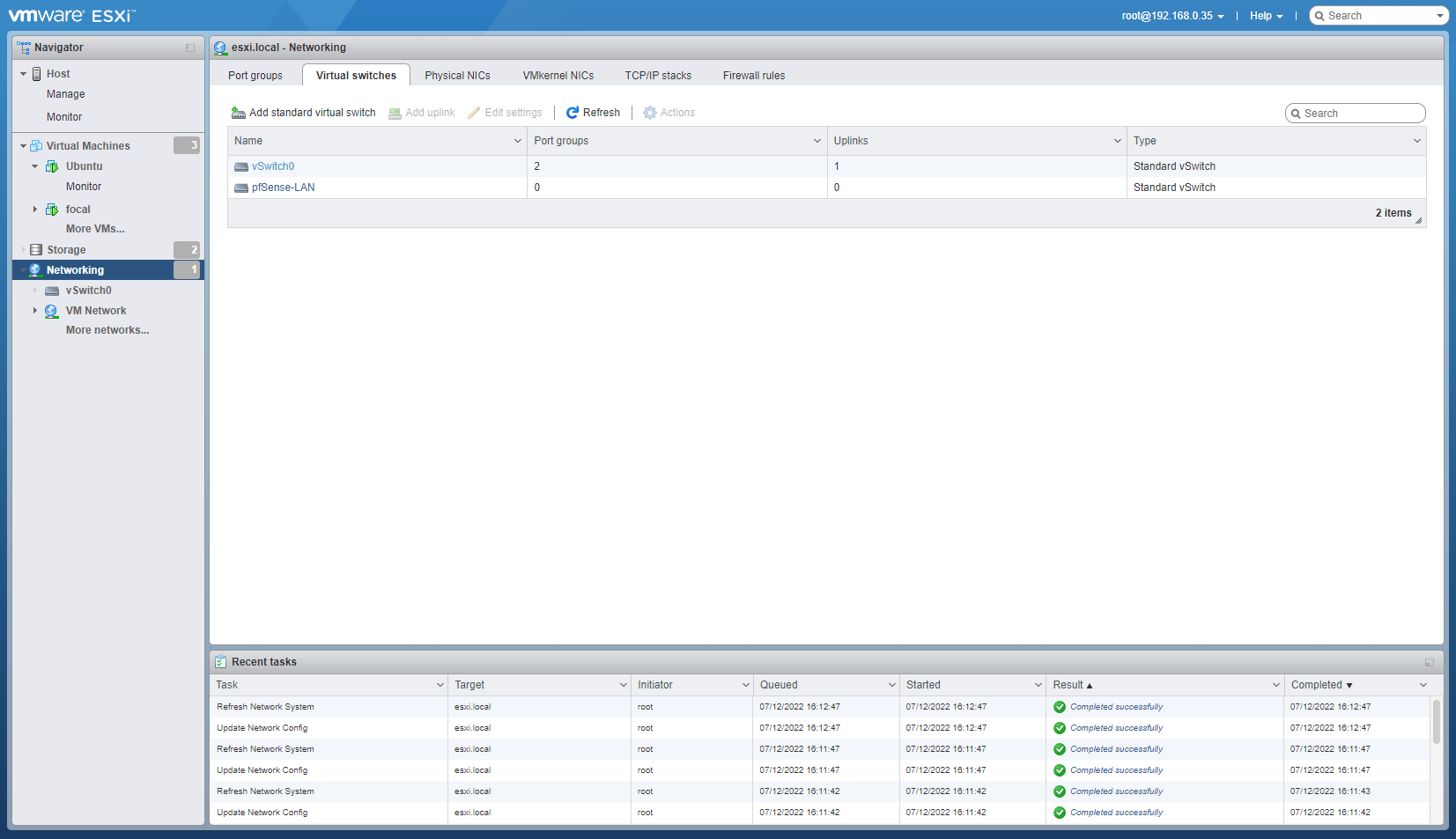

ESXi giờ đã 2 virtual Switch: vSwitch0 và pfSense-LAN

2. Tạo port group

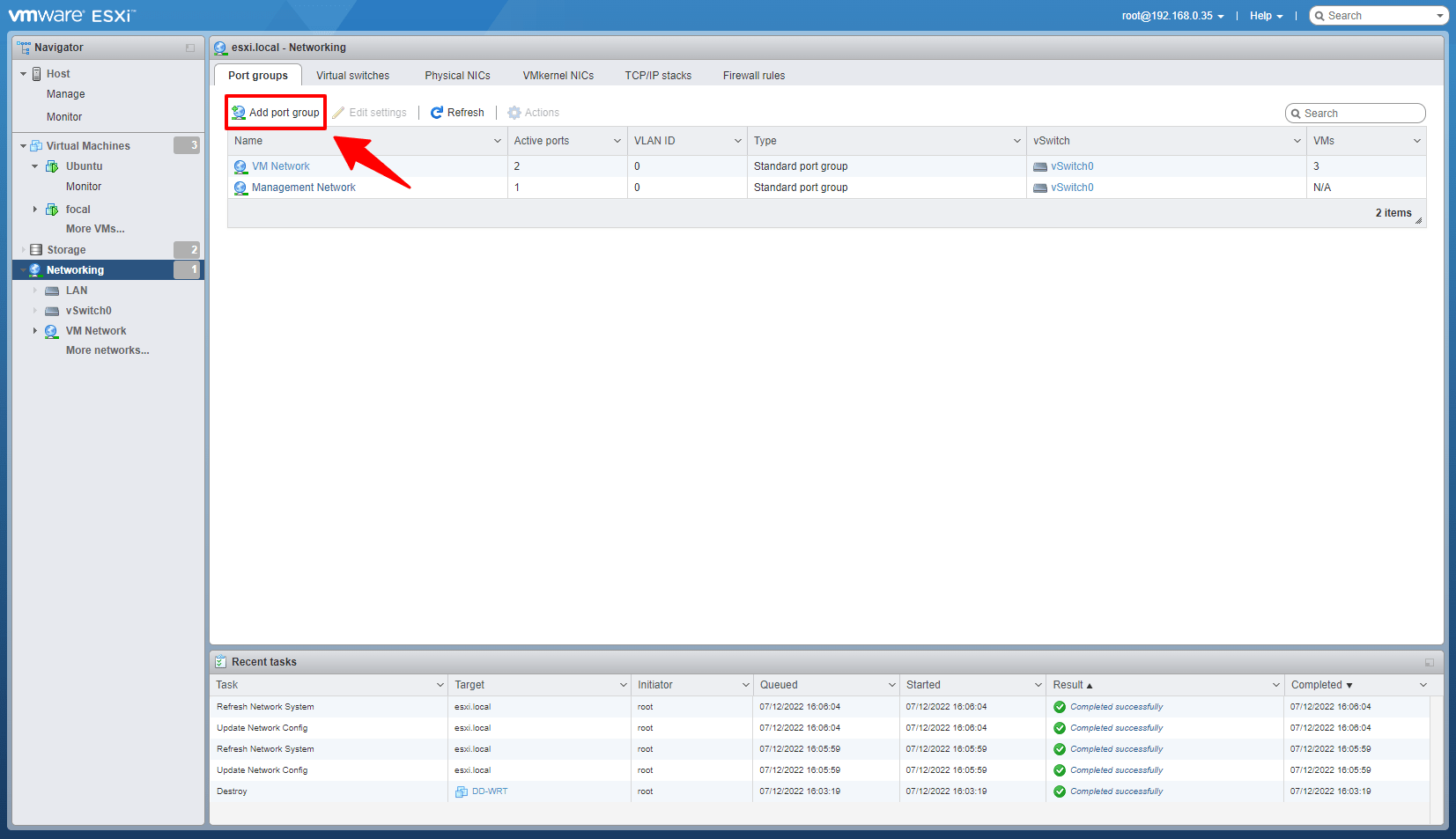

Tiếp theo chuyển qua tab Port groups, bấm vào Add port group để tạo mới.

Port group đầu tiên tên pfSense-WAN, và kết nối vào vSwitch0. Port group này sẽ được dùng để kết nối vào cổng WAN của máy ảo pfSense.

Tạo thêm 1 port group nữa với tên gọi pfSense-LAN và kết nối vào virtual switch pfSense-LAN.

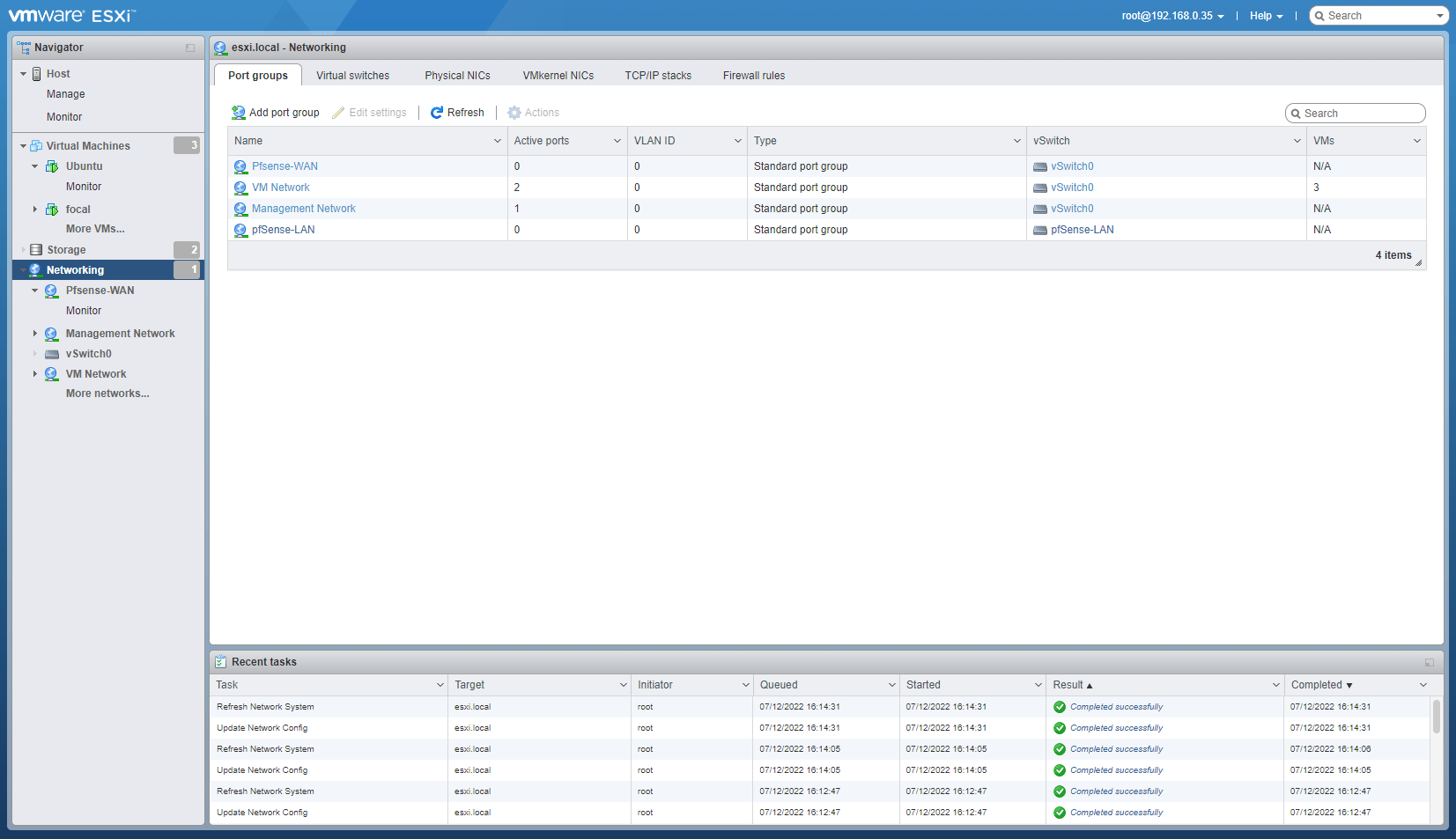

Sau khi tạo xong, mục port group sẽ có hiện ra 4 cái: VM Network và Management Network là mặc định của ESXi. Còn pfSense-LAN và pfSense-WAN vừa mới tạo.

II. Tải pfSense ISO về datastore

Truy cập website của pfSense và tải về bản ISO cài đặt mới nhất lên datastore của ESXi. Mình truy cập SSH vào máy chủ ESXi để tải về

wget http://sgpfiles.netgate.com/mirror/downloads/pfSense-CE-2.6.0-RELEASE-amd64.iso.gzCode language: JavaScript (javascript)

File ISO sau khi tải về đang ở dạng nén gz, nên cần thực hiện thêm thao tác giải nén

gzip -d pfSense-CE-2.6.0-RELEASE-amd64.iso.gzCode language: CSS (css)

III. Tạo máy ảo mới cho pfSense

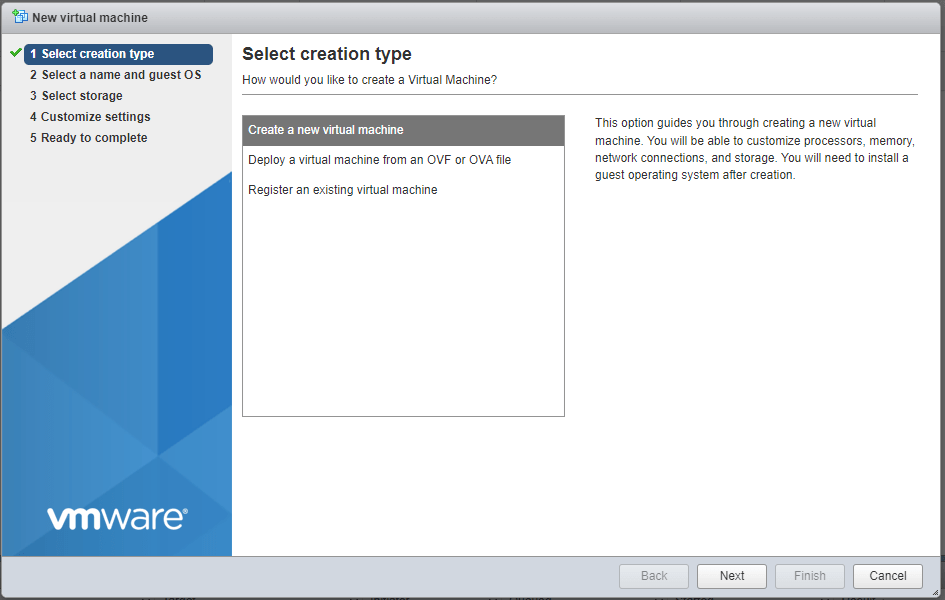

Tạo máy ảo mới trên ESXi theo các bước sau

• Đặt tên máy ảo: pfSense
• Guest OS family: Other
• Guest OS version: FreeBSD 12 (64-bit)

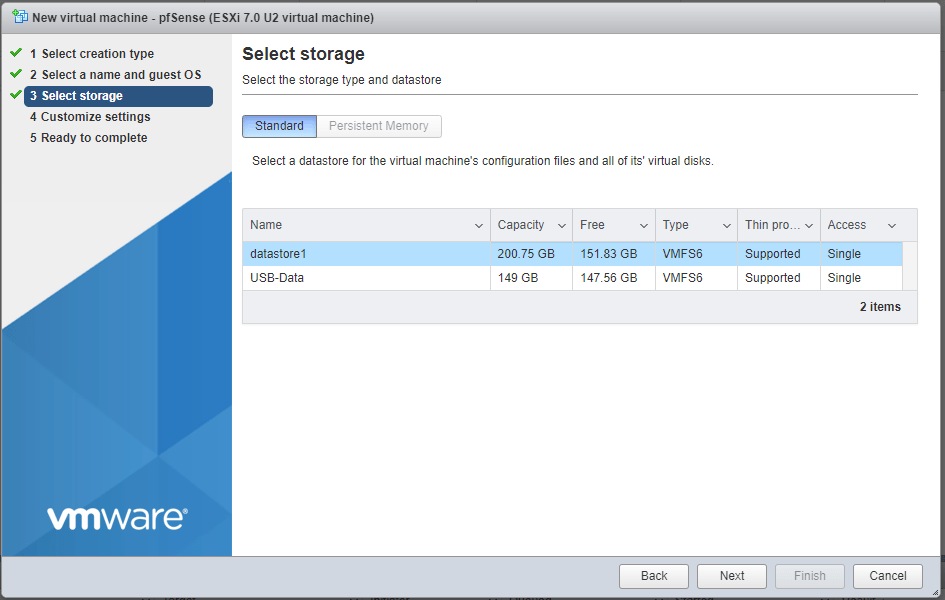

Chọn datastore lưu máy ảo.

Tùy chỉnh cấu hình máy ảo tùy vào nhu cầu sử dụng của bạn. Mình chọn thông số như sau

• CPU: 1
• Memory: 2048 MB
• Hard disk: 16 GB
• CD/DVD Drive: Chọn file ISO của pfSense

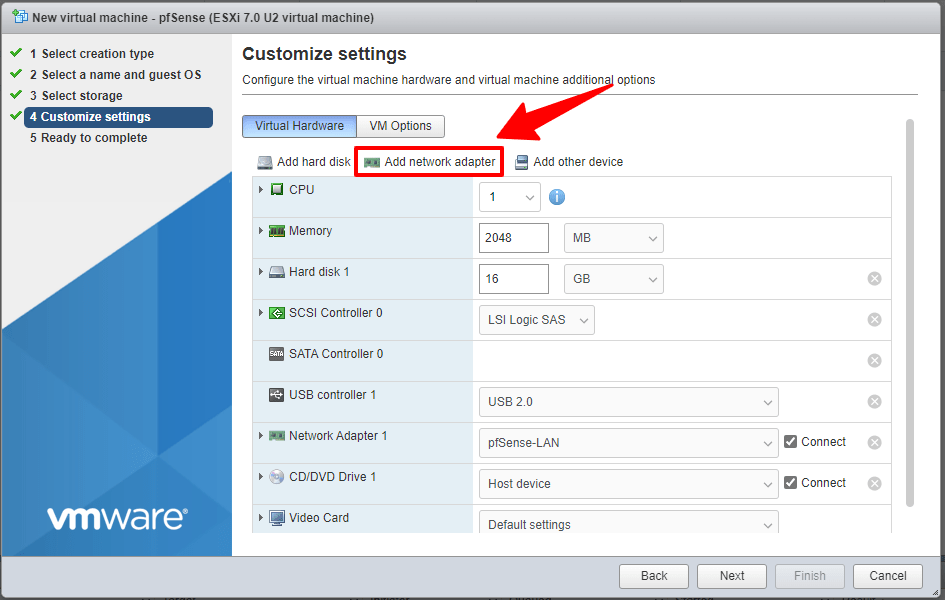

Bấm vào Add network adapter để tạo thêm 1 card mạng cho máy ảo.

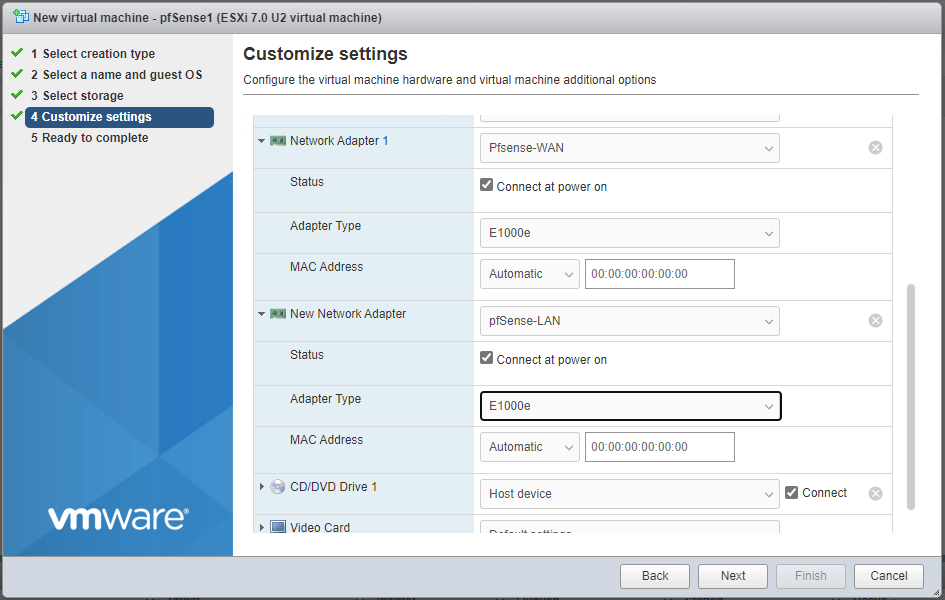

1 card mạng sẽ kết nối vào pfSense-WAN. 1 card mạng kết nối vào pfSense-LAN. Lưu ý: cần chỉnh Adapter Type của cả hai thành E1000e. Nhờ vậy pfSense sẽ tự động nhận diện cổng WAN và LAN sau khi cài đặt xong. Nếu bạn để mặc định VMXNET 3 thì phải làm thêm bước thiết lập cổng mạng khi khởi động pfSense lần đầu tiên.

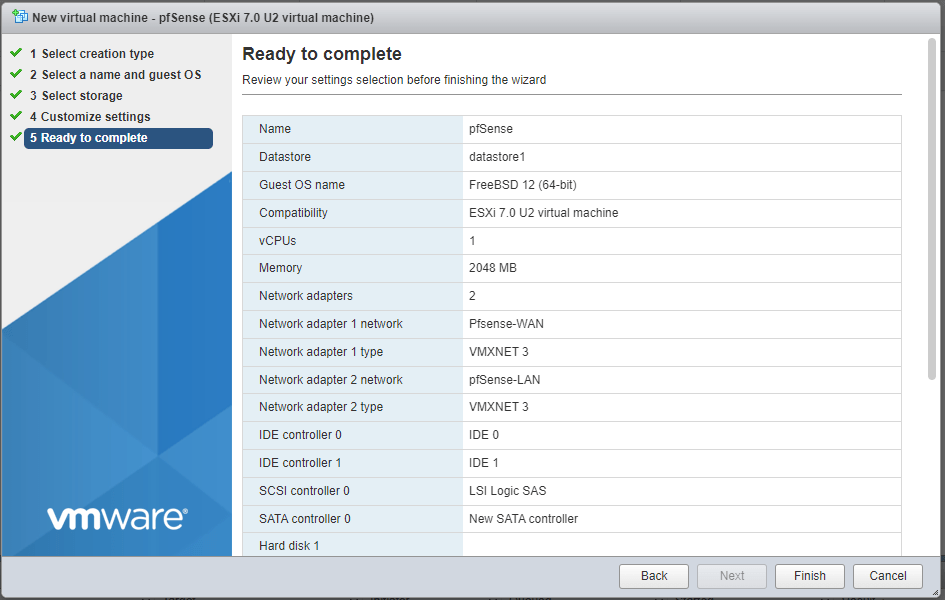

Bấm Finish để tạo máy ảo mới.

IV. Cài đặt pfSense

Khởi động máy ảo và bắt đầu cài đặt pfSense theo các bước dưới đây

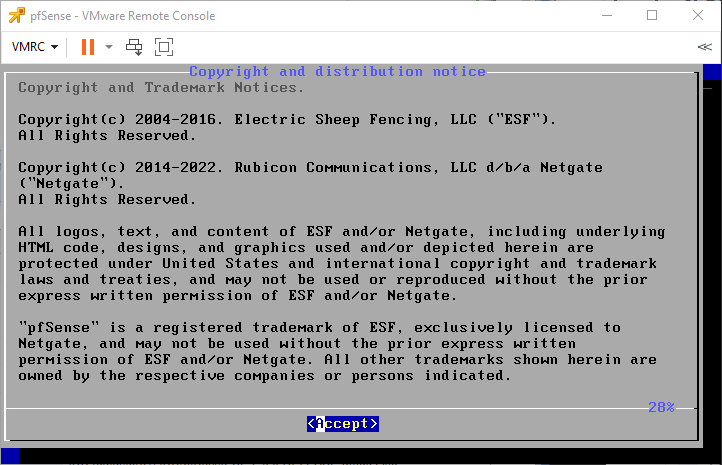

Bấm Accept

Chọn Install pfSense, bấm OK

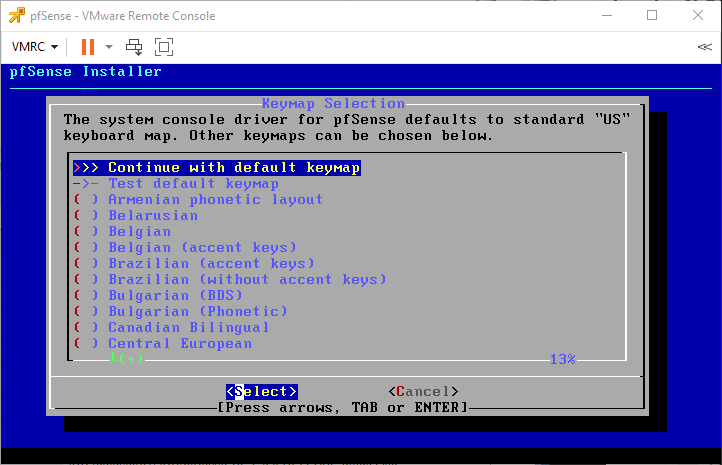

Giữ nguyên keymap mặc định, bấm Select để tiếp tục

Chọn Auto (ZFS) và bấm OK

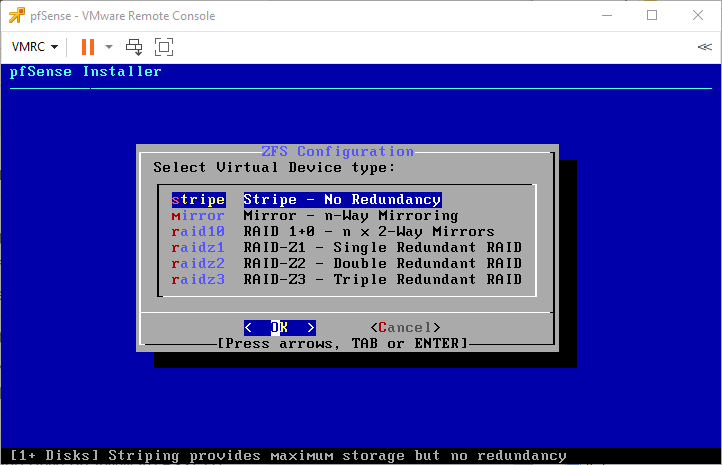

Giữ nguyên mặc định và bấm OK

Chọn VMware Virtual disk và bấm OK

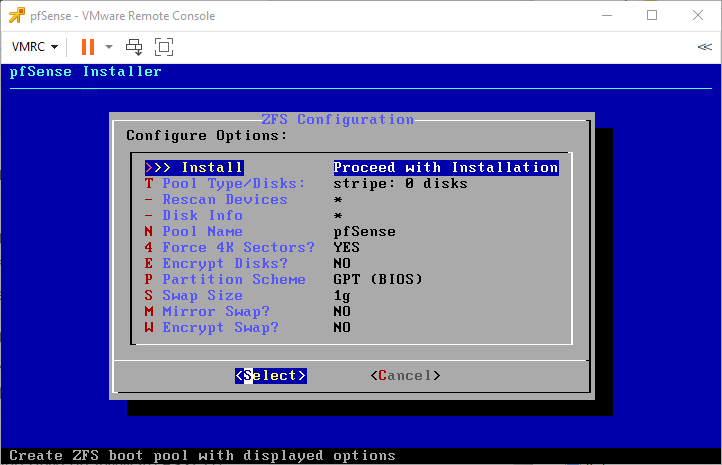

Bấm Select để xác nhận việc cài đặt pfSense lên ổ cứng của máy ảo.

Xác nhận YES thêm lần nữa.

Sau khi cài đặt xong, chọn No

Sau đó chọn Reboot để khởi động lại máy ảo.

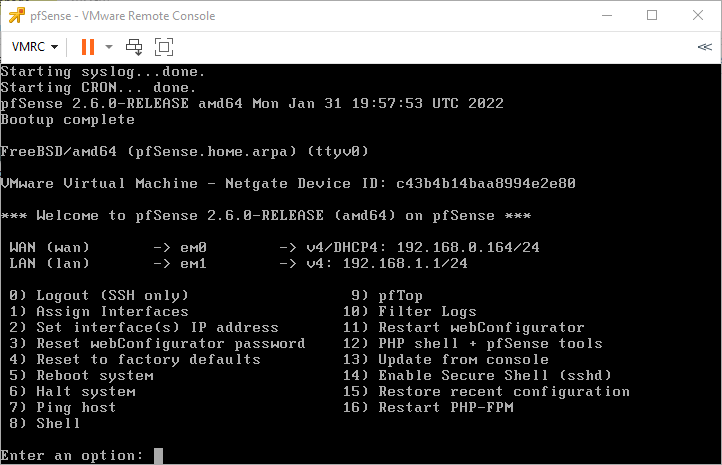

Ở lần khởi động đầu tiên, pfSense sẽ tự động nhận dạng được cổng WAN và LAN hiện có.

V. Cài đặt Open VM Tools

Trong Console của pfSense, bạn gõ 8 sau đó bấm Enter để truy cập vào Shell. Tiếp theo, gõ lệnh pfctl -d để tắt tính năng packet filter. Nhờ đó bạn có thể truy cập vào pfSense theo địa chỉ WAN IP 192.168.0.164

Dùng trình duyệt web truy cập vào địa chỉ https://192.168.0.164 và đăng nhập vào pfSense bằng tài khoản mặc định username: admin / password: pfsense

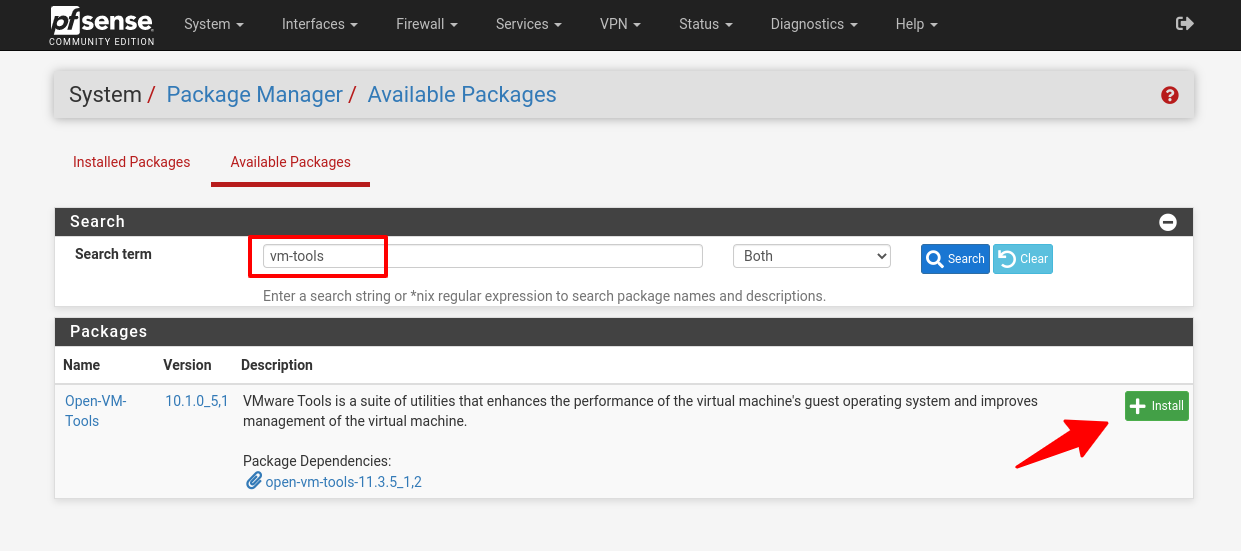

Sau đó truy cập vào mục Package Manager để cài đặt Open VM Tools.

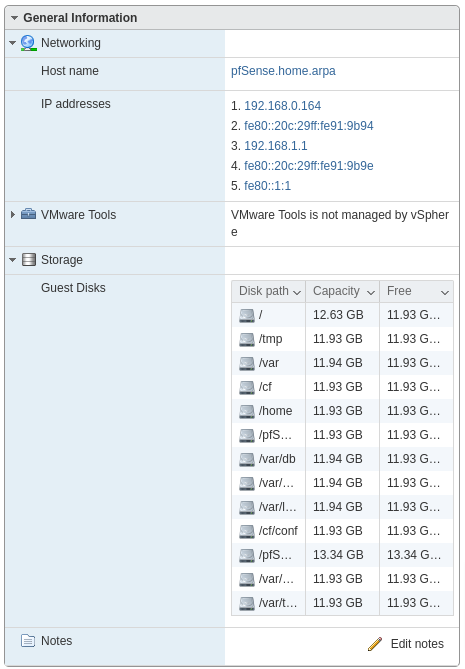

Sau khi cài đặt xong, ESXi sẽ nhận được thông tin địa chỉ IP và Storage chi tiết từ pfSense để hiển thị trên web client như dưới đây.

Việc cài đặt pfSense lên máy ảo ESXi 7.0 vậy là xong.
